行業資訊
2026-01-26
深那

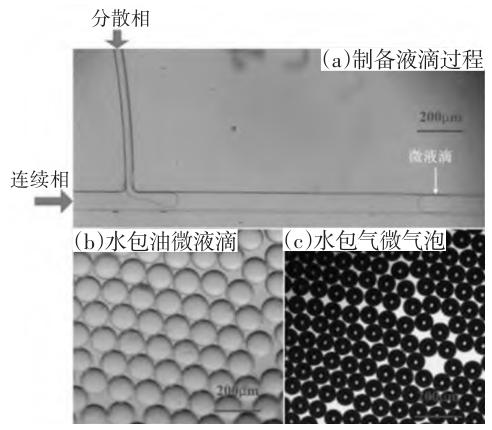

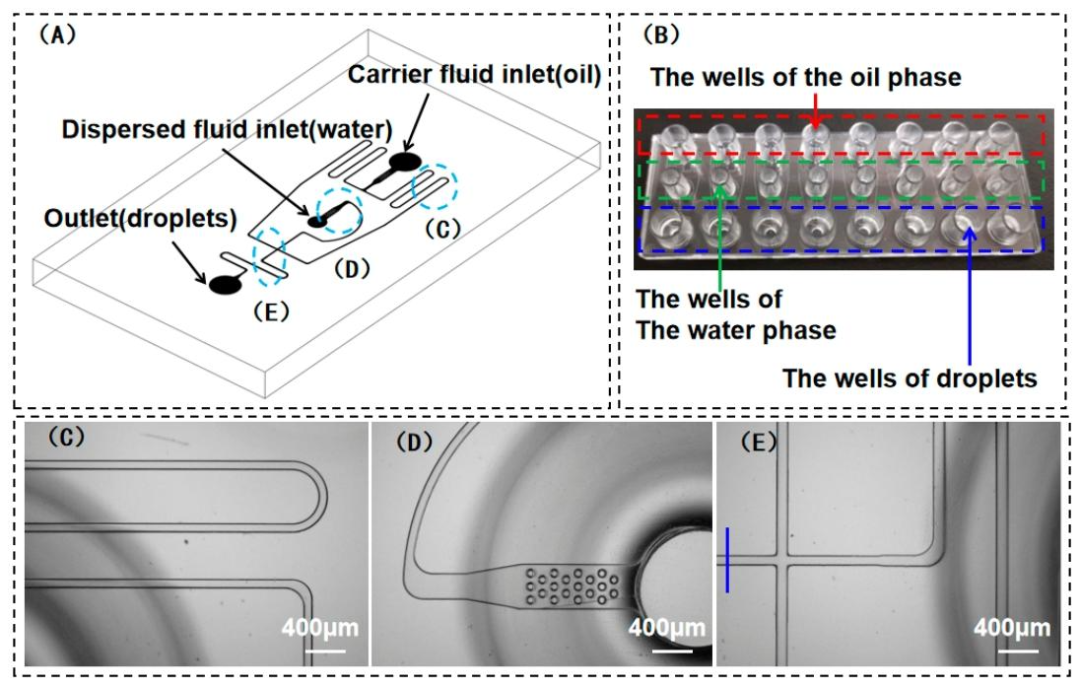

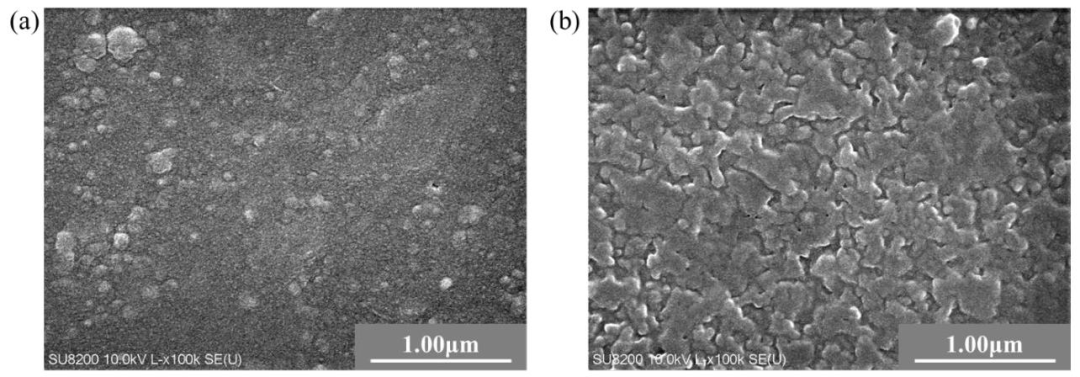

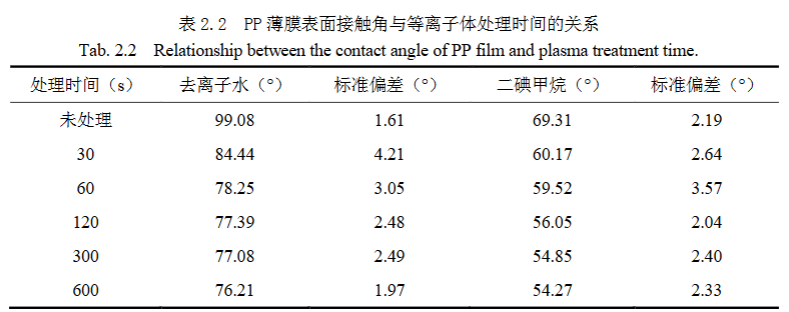

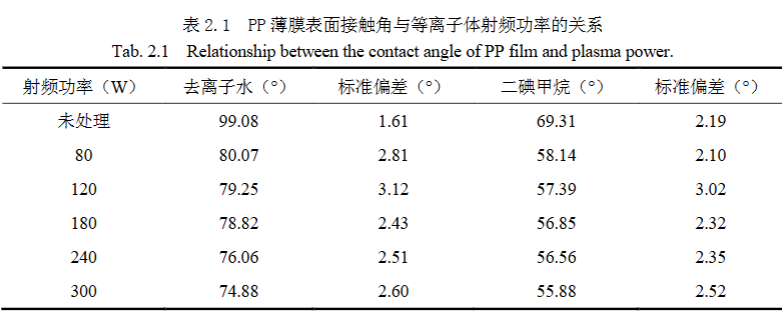

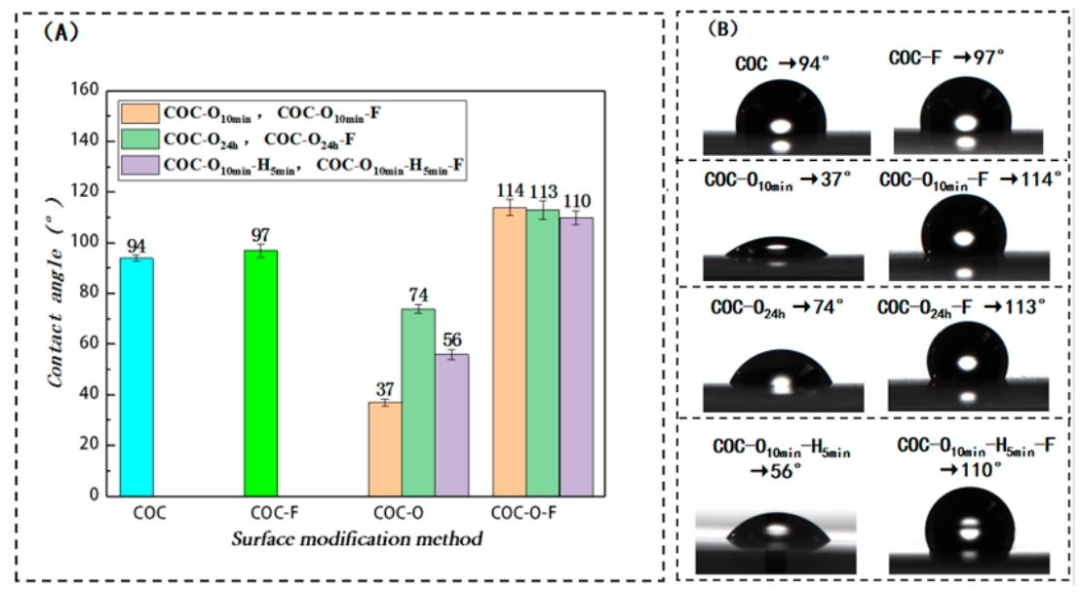

微流控芯片以其樣品用量少、分析效率高、檢測成本低等優勢，在生物醫學分析、化學合成、細胞工程及即時檢測（POCT）等領域得到廣泛應用。然而，微流控系統中流體行為與界面反應依賴基材表面特性，PDMS、COC、PP等基材潤濕性不穩定、鍵合強度不足、批量生產一致性差等問題，長期制約其產業化落地。 在此背景下，真空等離子體表面處理技術因其操作簡便、改性均勻、不破壞本體結構、環境友好等特點，成為近年來微流控芯片表面工程研究的熱門研究方向。本文將基于真空等離子改性在微流控芯片中的多項應用研究，探討該技術的應用優勢及工藝優化方案。 真空等離子改性在微流控芯片中的應用 COC芯片疏水優化 液滴生成更穩定 環烯烴共聚物（COC）是數字 PCR 等高端檢測芯片的優選材料，但天然表面疏水性能不穩定，導致批量生產中液滴尺寸變異系數大。Yefeng Guan等研究表明，采用“氧等離子體預處理+氟化物溶液浸潤”的兩步改性法，可使COC表面接觸角從94°提升至114°，形成穩定的疏水層。 (A)用于生成100–120μm微液滴的油包水型液滴芯片（COC）結構示意圖；(B)芯片實物及其對應說明；(C–E)圖(A)中藍色圓圈標記區域的放大圖；(C)連續相微通道尺寸：110μm×50μm（寬×高）；(D)分散相微通道出口處的過濾柱；(E)微通道交叉節點，尺寸測試位置如圖中藍線所示。 改性后的COC芯片在水相壓力波動（42-50kPa）范圍內，能穩定生成直徑110±2μm的微液滴，變異系數（CV）控制在5.3%-8.1%，遠優于未改性芯片（CV10.6%-18.7%）。即使儲存4個月后，液滴均一性仍優于未改性芯片，為數字PCR等臨床應用提供了可靠的芯片載體。 不同表面處理方式對環烯烴共聚物(COC)表面水接觸角(CA)的影響 PDMS芯片親水改性，功能適配更靈活 PDMS是微流控芯片的常用材料，但原生疏水性限制了其在水包油體系中的應用，且氧等離子體改性后的親水效果易衰減。研究發現，通過真空氧等離子體處理（300W，45s），可在PDMS表面引入大量羥基（-OH），使接觸角將至接近0°，實現超親水改性，但該效果僅能維持約6h。 PDMS微流道親水改性方法流程圖 為解決親水效果衰減問題，金少搏等采用“等離子活化+PVA涂層”復合改性法，反復3次涂層處理后，PDMS表面接觸角穩定在29°，成功制備出水包油微液滴和水包氣微氣泡，液滴均勻性高、穩定性強。 親水性PDMS微流控芯片制備液滴過程,制備的水包油微液滴和水包氣微氣泡 PP芯片粘接增強，封裝可靠性升級 聚丙烯（PP）因成本低、生物兼容性好，廣泛應用于常規檢測場景，但非極性表面導致粘接強度不足，難以承受PCR檢測的溫度循環。隋裕研究明確，采用氧等離子體、射頻功率120W、處理時間120s 為最優工藝參數，可使PP薄膜剪切強度提升34%剝離強度提升 24%。其機理為等離子體通過物理刻蝕增加表面粗糙度，同時引入含氧極性官能團，雙重作用提升表面能與膠粘劑潤濕性。 基于該技術制備的PP微流控芯片，經熱壓成型與超聲鍵合封裝，通過常溫及溫度循環密封性測試，無漏液、串孔問題。實時熒光定量PCR驗證顯示48個反應池Ct值平均值24.118，標準差0.351，檢測一致性良好，適用于病原體檢測等場景。 等離子體處理前后PP薄膜表面SEM測試圖 (a)未進行等離子體處理;(b)等離子體處理 深那SN-ZK真空等離子處理儀 破解微流控芯片“表面難題” 技術突破的背后，離不開精準、穩定的實驗儀器支持。深那SN-ZK系列真空等離子處理儀憑借精準的參數調控能力、穩定的運行性能，可匹配不同材料、不同場景的微流控芯片表面改性需求，為科研機構的技術攻關與企業的規模化生產提供可靠保障。 2-4路 工藝氣體 — 0-200sccm 高精度流量計 — ＜10Pa 極限真空度 — 丨原裝強效電源 采用高壓激勵電源電路技術，產生高密度、均勻分布的等離子體，確保批量處理一致性。 丨真空腔體設計 高真空度腔體搭配強力真空泵，精準控制處理環境，適配復雜微通道表面的均勻改性，無死角覆蓋。 丨獨有放電技術 特殊設計的放電裝置可在不同氣氛下穩定放電，支持氧氣、氬氣、氟基氣體等多類型氣源，滿足親疏水改性、鍵合增強等不同需求。 丨獨有放電技術 具備溫度控制、過載保護、短路報警等多重機制，保障操作安全。
相關新聞
-
2026藥檢所設備更新全面啟動：超聲技術，正在成為實驗室“隱形剛需”
2026-04-27 -
科研之路，安全第一！以技術敬畏生命，用防爆守護探索
2026-04-10 -
破外泌體亂象，回歸科研本質！超聲技術筑牢前沿探索根基
2026-03-25 -
警惕！你信任的“合格報告”，可能從儀器里就“摻假”了
2026-03-17 -
開學季高校實驗室建設升級｜以超聲技術賦能，筑牢科研創新基石
2026-03-09 -
告別修復體脫位困擾：不同時長低溫等離子體處理優化氧化鋯粘接耐久性
2026-01-20 -
超聲輔助提取：真菌毒素檢測前處理高效解決方案
2026-01-13 -
骨整合難題有解！PEEK植入物等離子體改性+三維結構化方案研究
2025-12-22
